FICHA PROYECTO

Diseño: Ana Venegas
Ejecución: Manuel Urrutia, Rene Cisterna, Cesar Rojas,Ana Venegas. (y por supuesto infinitos agradecimientos a Alicia Soto, Paulina Roa , Rosa Gaete, Maximino Rojas, Marco Rojas, Los Hermanos Tapia y a todos quienes hicieron posible este proyecto)

Profesor Guía: Kenneth Gleiser, Arquitecto PUCV. Doctor © ETSAB-UPC. España.

Profesor informante:
Mauricio Ramirez Arquitecto U. De LoS Lagos_ Master En Ciencias Aplicadas U. Catolica de Lovaina Belgica.

Fecha de presentación de la Defensa de la Obra: 29 de Agosto, 2007.

miércoles, 5 de septiembre de 2007

MIRADOR + PARADOR EN LOS CHACAYES

Mirador mas Parador en los Chacayes es el resultado de la búsqueda de materialización de una idea, a su vez la idea obedece a la investigación particular realizada durante el proceso de titulación año 2006 y consiste en hacer aparecer un lugar, construir un artefacto que sumado a la tierra y al paisaje existente subraye un acontecimiento. En este lugar me siento, descanso hago una pausa en el camino observo, juego o salto busco mi sitio.
La Forma es aquella que sin ser un adorno connota y distingue los sitios escogidos en un paisaje seco y homogéneo.
La Materia es la propia tierra, las piedras, madera y hormigón que al ser intervenidas se transforman abandonan su estado inerte para ser la generatriz de la propuesta, ellas condicionan y cualifican la obra.


1.1 LA ODISEA DEL PROYECTO DE TITULO
Lo que sigue es el extracto de las ideas surgidas en este periodo, de los insomnios y de los sueños nacidos de la elaboración de este proyecto.

Materia y vacío 1999
Encontraras el real sentido de la vasija en su interior en su capacidad de contener y no en su forma material, la pugna existente entre lo material y el vacío no es más que una "a veces" perfecta combinación que construye el territorio que habitamos. Es en el espacio vacío donde finalmente la vida sucede, y este se convierte con la primera piedra fundada (materia).

Teóricamente diseñamos espacios los imaginamos de tal carácter, con una luz, el color, estudiamos todos los movimientos posibles las conexiones las relaciones, y finalmente el papel soporta todo.
………….….........................Nuestro afán era entonces vivir la experiencia y hacer que la experiencia diera vida a la idea.
Desde donde La búsqueda del campo de Acción
Desde lo que cada uno de nosotros logro acumular en estos 6 o mas años de búsqueda.Desde la Escuela de Arquitectura, bajo el alero académico. Con la cabeza puesta afuera en la realidad socioeconómica local.
.. …….........................Situado en un punto de equilibrio entre la academia y la profesión

¿Que quiero?
Desde un comienzo y movida por la construcción del "vinculo mas allá de la forma" El deseo fue compartir la ejecución de la obra con la comunidad, hacerlos participe de cada etapa de elaboración del proyecto y por supuesto aprender de ellos las técnicas heredadas.

¿Qué debo?
Es una cuestión casi moral, trate de responderla al profesor a cargo, a mis amigos, hice que muchos me lo preguntaran como un ejercicio mental y finalmente creo responderla mejor desde mi y hacia mi. Debo hacer un regalo a la comunidad escogida.

¿Qué puedo?
Hasta hace una semana nada, el dinero que durante meses estuvo destinado a la ejecución de la sede social de los Chacayes ya no alcanza, cambia el modo de operar y el proyecto sufre tales modificaciones que pierde su esencia.
A un año de comenzar mi proceso de titilación me quedo solo con la teoría, la sensación de perdida es tal que me hace reinventar todo.
Si la trampa auto impuesta fue el factor dinero y aun más las políticas publicas, mi nuevo proyecto se escapa con fuerza de estas realidades.
Debe costar $cero a la comunidad y a mí, las donaciones serán la única fuente de financiamiento que me permitiré esta vez.


1.2 DEL TERRITORIO

1.2.1 El territorio, resultante entre la comunión de espacio y tiempo.
Espacio: como variedad de singularidades, fragmentos de un medio que es soporte y a la vez fuente de materiales y recursos.
El Territorio del hombre es un lugar propio en el medio dado, conformado por múltiples factores correspondientes a cada geografía y grupo social, el acto de fundar de territorializar determinara un área de influencia sobre el cual movernos
Tiempo: como variación de las mismas singularidades, proceso de permanente autoconstrucción.
condiciones como el clima, las migraciones, influjos desde otros territorios dan forma al carácter de proceso inconcluso y a lo relativo de su posición temporal, lo constante es el cambio.

1.2.2 Un Territorio se hace
El territorio nunca es algo dado esta siempre cambiando, es subjetivo a cada individuo y grupo social. El espacio dado se transforma bajo la mano del hombre, este territorializa el medio lo domestica a su conveniencia, ya sea para resguardarse del clima, utilizar los recursos, sustentar su economía o simplemente identificarse con el entorno.
Territorio y acto van de la mano, género territorio en la medida que construyo limites mentales o físicos entre lo conocido y lo desconocido. La vivienda, el Barrio, la ciudad, la región marcan distintas escalas de pertenencia, todas, manifestaciones del instinto sedentario que nos hace tomar posición y enraizarnos a la tierra.

1.2.3 Antecedentes Geográficos y Demográficos Comunales
La Comuna de Lolol, se ubica en la Sexta Región del Libertador Bernardo O’Higgins, en la Provincia de Colchagua. Su superficie es de 598,5 Km2. Limita al Norte con la comuna de Pumanque, al Este con las comunas de Santa Cruz y Chépica, al Sur con la Región del Maule, y el Oeste con la comuna de Paredones.
En la etimología Indígena Lol significa cangrejo y Lolo Tierra de Hoyos, esto nos indica que antiguamente la comuna fue un cangrejal, lo que coincide con la presencia de terrenos vegosos.
Lolol nace de los caminos que conectaban a pequeños núcleos rurales emplazados en la Zona Central de Chile, entre el valle del río Maipo y el del Maule.
Se encuentra rodeada de cerros al pie del costado oriental de la Cordillera de la Costa, sector denominado como "secano interior". El secano es una subregión de la Zona Central de Chile, caracterizado por una baja densidad de población, una actividad agrícola precaria, temporalidad y carencia de las fuentes de trabajo, fuerte erosión del suelo, aislamiento, dispersión y desarticulación de los asentamientos humanos, limitaciones de infraestructura e insuficiente dotación sanitaria. Se trata, por consiguiente, de un área geográfica deprimida en términos de desarrollo.


De acuerdo con el Censo del año 2002, la comuna cuenta con 6.203 habitantes. De los cuales 2.150 habitan en el sector urbano, mientras que 4.053 viven en el área rural. La densidad poblacional es de aprox. 10 habitantes por Km2 y la tasa de crecimiento de la población es de 0,007 anual. (datos censales de 1992 y 2002, INE)
En términos de ordenamiento territorial, la comuna se configura en su sección norte a lo largo de la ruta Santa Cruz – Paredones, con centro en Lolol, y un conjunto de asentamientos diseminados en la sección sur del territorio. Por consiguiente, la cabecera se localiza excéntricamente respecto del territorio comunal, sin que se presenten claramente otros subcentros urbanos. Con 55 asentamientos homogéneos, poco más de la mitad sobrepasa los 200 habitantes.

Las temperaturas invernales varían entre los 0º y 18º C. con heladas ocasionales, durante el verano la temperatura máxima puede llegar a los 35º C.
Una de las características centrales de la Comuna es la escasez de precipitaciones, lo que determina un régimen de lluvias que fluctúa entre los 50 y los 500 Mm. anuales, aumentando de norte a sur y del interior hacia la costa.
Las aguas superficiales se obtienen de las cuencas de los esteros Lolol y Nilahue, las que a su vez se alimentan de las lluvias. La falta de sistemas naturales o artificiales de retención de las aguas afecta considerablemente las actividades agrícolas dependientes del riego, especialmente en verano.
El paisaje se encuentra fuertemente alterado por la mano del hombre, tanto por las actuales explotaciones como por las realizadas en otra época. La vegetación predominante es de matorrales y praderas, con una presencia del bosque nativo en una superficie algo inferior al 10%.


1.2.4 Antecedentes Económicos
La agricultura es su principal fuente económica. Predominando los cultivos tradicionales (trigo, garbanzos, maíz, lentejas y porotos). Por otra parte, la producción pecuaria corresponde a ovinos y caprinos y, en menor medida, a bovinos. La falta de planes racionales de manejo de la ganadería está incidiendo en una degradación progresiva de los suelos agrícolas, aun asi, en los últimos años se han incrementado las plantaciones de vides y también de frutales.

Las plantaciones de vides se han visto favorecidas por la reciente incorporación de la comuna a la Designación de Origen de los Vinos del Valle de Colchagua, a la vez que se ha incorporado nuevas técnicas de explotación, lo que ha significado una valorización de los terrenos emplazados en laderas. Las plantaciones de viñas han tenido su mayor desarrollo en los sectores de Hacienda Lolol, La Palma y Ránguil. Respecto de los frutales, su explotación cubría en 2003 unas 218 hectáreas, con presencia de cítricos, paltos y almendras.

En cuanto a la actividad forestal, la superficie dedicada a estos fines alcanzaba en el año 2003, a casi 5.600 hectáreas. Estas actividades implican la introducción de nuevas especies, con fines netamente comerciales, sin un adecuado manejo del escaso bosque nativo existente en el área
.

1.2.5 El micro sistema territorial Los Robles - Los Chacayes
Se ubica, 30 kilómetros al sur-oriente de la localidad de Lolol, comuna de la cual depende administrativamente. Los Robles – Los Chacayes esta conformado por aproximadamente 40 familias que no alcanzan a sumar los 150 habitantes. Es un Territorio limítrofe, deslinda con la comuna de Chépica por las cumbres orientales. De una extensión calculada en más de 3 mil hectáreas. Hacia el lado sur está la cumbre de los Robles, que le da el nombre a la localidad. Este cerro, con 912 msnm es el más alto de toda esta parte de la cordillera costera.

Una somera descripción indica que el suelo de los Robles - Los Chacayes posee abundante agua subterránea, que permitió el crecimiento de una rica flora autóctona, representada por boldos, litres, quillayes, pataguas, arrayanes, lingues y otros arbustos como corcolenes, romeros, michay, chacayes, renuevos de canelos (el árbol sagrado de nuestros antepasados) y, obviamente, imponentes robles hacia la cumbre del cerro.

El sector de los chacayes es parte de los pocos lugares (dentro del sistema) que permanecen vírgenes a la mano de las empresas forestales. No así, al efecto de la ganadería caprina, esta actividad a 600 msnm. sustenta la economía local, que con los años logro erosionar el suelo.

La conformación espacial del caserío tiene su origen en el 1400 cuando fue conocida por los lavaderos de oro de los Incas. De esa época solo queda constancia gracias a las numerosas y extensas pircas que marcaron el territorio. El tranque y La Escuela son las referencias mas importantes el primero es un espacio de pequeño pero creciente interés turístico. El segundo es el centro social de ambas localidades, ha ejercido por años el papel de vinculo entre ambos sectores es en este espacio donde la comunidad se reúne. Actualmente posee una matricula de 34 alumnos que en un 40 % pertenecen al sector de los Chacayes.

Diariamente los niños recorren 10 km de camino intermitente entre subidas y bajadas, la mejor manera de sortear esta dificultad es usar un burro como medio de transporte, esto a primera vista podría parecer una situación anecdótica pero la implicancia de tantas otras maniobras le quitan este sentido. La organización social, la alimentación de los animales, el respeto al entorno, hablan de la forma de vida local y de la estrecha relación entre habitantes y territorio.


.......................................................................................................................................


1.3 DEL PAISAJE

. La cordillera de los andes, como una extensión lejana
. El cielo abierto
. El suelo rocoso

En este contexto el suelo ha tomado históricamente un rol fundamental, desde el se sustrajo y se sustrae la materia edificada que conforma el entorno. La tierra abandona el anonimato de la fundación oscura y húmeda asociada a aquello que solo sirve de soporte y florece en sus muros de barro y piedra.


1.3.1 Elementos constructivos locales

El Cerco de Ramas
El cerco de Ramas es uno de los elementos que mejor resume las cualidades de este territorio , se han utilizado para construir los corrales de cabras, para reforzar las pircas medianeras, es un tejido simple pero de gran belleza, su imagen translucida y continua dibuja una linealidad reiterativa en casi todos los tramos del recorrido.


La Pirca
Los Limites entre predios se han trazado materialmente a través del uso de piedras, apiladas y sujetas solo gracias al peso propio.


El Muro de Barro
El muro de barro materia prima de todas las edificaciones locales, viviendas, galpones. Es posible encontrarlo en forma de bloque Adobe o como en la imagen, donde los tres elemntos se suman "Ramas - Piedras - Barro.



1.4 DEL LUGAR

Creo haber recorrido una decena de veces este lugar, y cada vez que pasaba por "la alturita" tenia una grata sensación y un deseo de intervenirlo que nunca oculte, ese era un proyecto que algún día haríamos entre amigos y como un regalo al espíritu. Es de esos lugares que aparecen solo cuando llegas a el, que pertenecen a la memoria de sus habitantes mas cercanos pero que son una incógnita para los visitantes.

Es un terreno privado los dueños son Don Rigo, la Sra. Purísima y su familia, ellos producen queso de cabra artesanales y crían a sus animales en todo este vasto cerro.
Desde este fin de semana Don Rigo, Doña Purísima y yo somos socios en este proyecto autorizan la intervención del espacio que yo determine en su terreno, ofrecen su apoyo en el momento de construcción, y aun no saben que será, tienen una confianza que lejos de asustarme me motiva.

El Espacio escogido finalmente aparece del recorrido realizado en compañía del propietario, el me enseña la "mejor vista" y que sorpresa! Es un lugar mágico.
Veo toda la cordillera de los andes sin interrupción es como si chile se resumiera en ese largo son 180 grados de valle y cordillera, estoy en el punto mas alto y el silencio es la segunda cualidad.


1.4.1 El Destino
El lugar es perfecto ya tiene todo lo que le pidamos, no quiero conquistarlo ni transformarlo solo construir un escenario, un artefacto que sumado a la tierra y al entorno aumente la conciencia de su existencia, de su propia realidad y por supuesto de esa vista privilegiada.



1.5 El TAMAÑO
En el recorrido que hicimos juntos, el propietario me pregunto varias veces ¿cuantos metros cuadrados tendría este proyecto? y por más que trate no pude determinar un número aproximado. El no concebir el tamaño determinado es un problema pero ala vez una oportunidad, ¿como explicar? que debe ser tan pequeño que no altere de mala manera lo existente pero que necesita tener el tamaño justo para hacerlo aparecer. Solo intente decir que era pequeño pero que era extenso.

Entonces se me ocurre una respuesta que dejaría feliz al propietario este será un proyecto magnifico, de un millón de metros lineales pero hecho en pocos metros cuadrados. Entendiendo que lo importante es construir una mirada.
El Tamaño ciertamente es uno de los factores que define rangos dentro de los cuales un espacio ejerce efecto, determina categorías clasificatorias y es complemento a la forma pero no tiene la verdad sobre las cualidades o calidades espaciales. Si mi objetivo es hacer que el lugar y lo que desde el veo emerjan, el camino a seguir es otro.

El Paisaje Natural posee una geometría única, propia y cualquier intervención del espacio será un contrahecho, por mas que intente igualar o mimetizarme con lo existente.
El artefacto, que asume su condición artificial y la utiliza como elemento valido de edificación es el que finalmente dará las pistas sobre el diseño, no necesito construir un gran lugar (m2), si un acento dentro de un territorio homogéneo.

¿Como Resumir las ideas, los anhelos, las estéticas propias en un objeto y además generar un lugar?



1.6 LA MATERIA

La Materia es finalmente la hora de la verdad a través de ella la arquitectura toma vida, puede ser lleno o vacío, luz o sombra, piel o hueso toda la gama es posible, ella se transforma, envejece se pule se rompe, se ahueca, se moldea. La Materia dice, a través de su naturaleza, tiene sus propios lenguajes, es necesario escucharla atentamente con todos los sentidos alerta y descubrir su mensaje, solo así es posible que brille en coherencia y permanezca.
Construiremos al modo de la denominada Arquitectura Vernácula, aquella que es y se hace con lo mínimo en su mayoría con lo propio del territorio que ocupa, usada en gran parte de los casos a favor de una economía local. Hacer con y desde lo que hay bajo mis pies, convirtiendo lo existente en un espacio nuevo, desde el cual el entorno se transforma, aparece.

Si bien la primera aproximación a la propuesta nace de motivaciones personales, del encantamiento provocado por el lugar, en forma paralela la relación entre el discurso y la obra construida, me acercan al proyecto.
El Proceso de Materialización de la idea es un instante único, lleno de energías e incertidumbres, la fe en lo proyectado es la principal luz. La arquitectura es la arquitectura construida y no otra.
Tal como dice Peter zumthor:

"Para mí, el núcleo propio de toda tarea arquitectónica reside en el acto de construir, pues es aquí, cuando se levantan y se ensamblan los materiales concretos, donde la arquitectura pensada se convierte en parte del mundo real."2
"La arquitectura es siempre una materia concreta; no es abstracta, sino concreta. Un proyecto sobre el papel no es arquitectura, sino únicamente una representación más o menos defectuosa de lo que es la arquitectura, comparable con las notas musicales. La música precisa de su ejecución. La arquitectura necesita ser ejecutada."
2

Deacuerdo con lo planteado por Zumthor, del mismo modo como la música es, según sus instrumentos de ejecución la arquitectura es gracias a la materia y a la técnica utilizada, así como no existen dos piezas iguales, no podemos reproducir lugares। La arquitectura es en vivo, hay que estar dentro de ella, debe abandonar el papel y edificarse. Rafael Moneo dice:

"Estoy de acuerdo con quienes dicen que la arquitectura es un producto de la mente y que como tal puede ser pensada, representada, descrita. Estoy incluso dispuesto a admitir el uso metafórico que de la palabra arquitectura continuamente se hace y, sin embargo, en mi opinión la arquitectura trasciende dicho uso y alcanza su verdadero ‘status’ cuando se realiza, cuando adquiere su ser en cuanto que objeto, cuando se convierte en la materialidad de lo construido y toma la forma de edificio."3

La Materia, la madera, las piedras seran las notas nuestras manos y herramientas los instrumentos, componer y ejecutar la obra requiere de amor y dedicacion por lo creado.


2 Zumthor, Peter. Pensar la arquitectura. Barcelona: Gustavo Gili,, 2004. Pág.11. 56
3 Moneo Vallés, José
Rafael. Contra la indiferencia como norma; Anyway. Santiago, Chile: Ed. ARQ. 1995. Pág.31.




Madera : Del latín, materia, Quiere decir: materia, material, ‘materia del árbol’.

A partir del primer planteamiento acerca de que es lo que puedo hacer para titularme, surgió la idea de que debía ser algo que tuviese un muy bajo costo, preferentemente cero. Esta es la principal razón por la cual llegue a las 24 vigas de roble 3x4", que construyen parte importante del proyecto.

Ellas provienen del desarme de un puente vial, resistieron aproximadamente 20 años a la intemperie y fueron tan usadas como maltratadas, por que claramente su rol fue ese, ser la estructura, el suelo por el cual transitaran una y otra vez los vehículos. El aceite, el petróleo el agua, dañaron parte importante de su cuerpo, pero el prestigio que aquella materia trae impregnada me prometía que algo hermoso existía bajo tanta suciedad.


Así comenzó este proceso, desarmamos las superficies del suelo del puente, alrededor de 50 clavos servían de amarre entre una y otra pieza, fue necesario empapar la madera en aceite para que cedieran y pudiéramos sacarlos todos, aproximadamente dos semanas duro esta tarea después de eso ya teníamos las piezas dispuestas a ser tratadas.
Posteriormente y durante 2 semanas más, la tarea consistio resucitar la madera muerta, raspamos y esmerilamos todas las caras de cada pieza. En esta etapa las promesas se cumplieron la madera seguía siendo roble, la veta, su color, su textura estaban intactas tras todos esos años, de trabajo.



1.7 LA FORMA, Mirador más Parador en los Chacayes
Como el nombre claramente lo indica el proyecto se constituye de estas dos partes, dos puntos de tensión unidos por la mirada, un camino y una medida.


Ambos sitios poseen la cualidad de la vista, la altura 750 m.s.n.m. y la pequeña vegetación existente colaboran en ello, el camino es el vinculo principal entre la comuna de Lolol, las localidades de los robles, los Chacayes, el Rosal incluso Santa Cruz si se quiere tomar una alternativa. Por el transitan obligada y a la vez esporádicamente todos los habitantes del sector, es su vía principal. En todo el trayecto no existe un solo lugar construido en el cual detenerse solo hay cercos, pinos piedras y una que otra vivienda muy a lo lejos.

Con los lugares a intervenir escogidos y los materiales en bodega, ahora la interrogante es ¿cual es la manera de unir estas materias?, ¿Como construir el artefacto y todas las ideas antes planteadas?.

Finalmente la decisión pasa por trazar aristas y construir las superficies gracias a la suma de líneas, esto a modo de un dibujo tridimensional, una malla lineal que se posa sobre el suelo, lo moldea y contiene lo existente.

El punto uno es un parador, un espacio de descanso a orilla de camino, ubicado 1 metro sobre el nivel de este, a partir de un modulo lineal construido en hormigón y colocado de eje a eje a una distancia de un metro, se traza en el suelo una elipse de radios 5.1 y 3 metros que contiene una roca existente en el lugar del emplazamiento y que puede utilizarse como asiento. Las lineas que conforman el ovalo se cortan por el plano del suelo, generando distintas alturas del elemento.


El punto dos es un mirador, este es el lugar en la altura, ubicado en la otra orilla del camino diagonal respecto al parador y aproximadamente 4 metros por sobre el nivel del camino. Desde el es posible ver la Cordillera de los Andes y el Valle Central. Como un contrapunto las lineas que conforman el mirador, cortan el plano del suelo abriendo un lugar para sentarce a mirar.

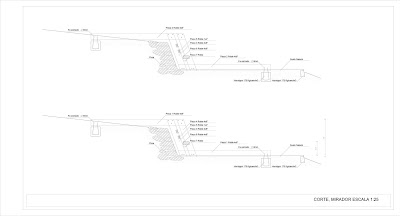

PLANIMETRIA



miércoles, 23 de mayo de 2007

PROCESO CONSTRUCTIVO

LA OBRA

2.1 Abajo en el pueblo



Desarme del puente, reciclaje de la madera
Raspado, cepillado y pulido de las vigas de roble
Dimensionamiento de las piezas, corte y ensamblaje







2.2 Arriba en los Chacayes
Parador el ovalo
Despeje del terreno, Trazado
Excavación franjas
Armado de moldajes para hormigones
Hormigonado
Desarme Moldajes





Nota: Todas las Piedras y la tierra extraídas del despeje del terreno fueron reutilizadas en la construcción de la pirca triangular



Mirador
Trazado
Excavación del cerro (30 m3 de tierra)
Construcción Pirca de Contención
Montaje piezas de madera
Acabado de la madera






Nota: Todas las Piedras utilizadas en la Pirca de Contención fueron escogidas y recogidas de las laderas aledañas.

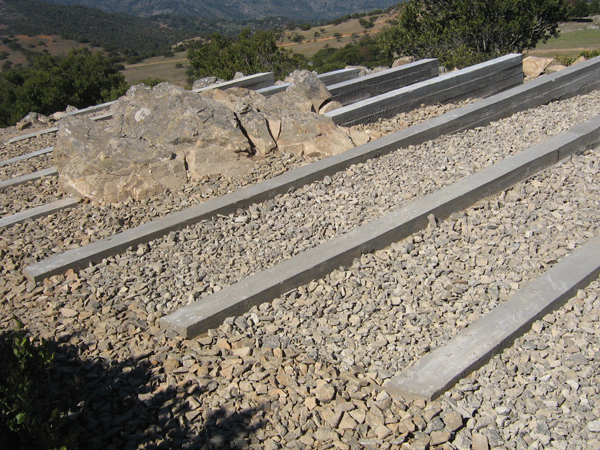

2.3 RECONSTITUCION DEL SUELO

El suelo es uno de los elementos más representativos del lugar en el cual intervine, se encuentra formado por años de erosión, se caracteriza por su composición arcillosa y textura pedregosa.
El Proyecto se desarrolla en ambos puntos a nivel de suelo, es en consecuencia este el elemento que más cambios sufre luego de toda la etapa de construcción.


Tanto el sector del ovalo como el del mirador se posan sobre la tierra, aun cuando transforman su condición original tengo la precaución de dejar pasar la forma natural, las líneas solo buscan contener el suelo nunca saturarlo ni taparlo.
Lógicamente la materialización trae adjunta una destrucción, para hacer debo deshacer primero. Ahora solo resta una de las tareas mas difíciles según mi entender, hacer que el suelo que existía vuelva, transformado, realzado y con un nuevo orden.
Para lograr el anterior objetivo tomamos de los cerros cercanos las piedras que terminarían el suelo y devolverían la textura perdida, aproximadamente 30 m3 de material, recogido a mano, seleccionado de tal modo que formara una superficie homogénea.



La continuidad del suelo permitirá sentirse siempre dentro del cerro, a pesar de estar en el nuevo lugar lo importante sigue siendo el soporte, la tierra, la naturaleza. Para ello en el mirador debíamos lograr desaparcer la línea de hormigón que soporta la horizontal del piso, así, desde arriba mirando a la cordillera bajo mis pies el terreno se extiende más allá del proyecto.
